conduit de fumée


Conduit mandriner

L'évacuation est directement intégré dans le pignon de la maison*.

On le retrouve le plus souvent dans les maisons anciennes en pierre type longère, qui possède des foyers ouverts.

Dans ce type d'installation on ne peut pas y intégrer un tubage simple car la montée en température essentielle au bon fonctionnement d'un poêle, ne serait pas assurée.

Le pignon désigne la partie supérieure triangulaire ou non du mur d'un bâtiment servant à donner des versants à un toit.


Conduit en terre cuite (Boisseau)

Ce type de conduit s'est vu évoluer au cours des années:

- 17X19 : avec une simple paroi, non sécurisé, et il y avait trop de température.

- 20X20 : avec une simple paroi, sécurisé, mais des problème de température réside toujours .

-20X40 : le tirage est meilleur, avec un conduit alvéolée*, il possède un vide d'air entre les 2 parois.


Afin d'avoir un meilleur tirage, un tubage* avec l'arrivée des foyers fermés à été créé.

Les problèmes de dilatation des boisseaux est réglé par l'utilisation de ciment à la place du plâtre qui possédait une mauvaise résistance à la chaleur.


- Arrivée du boisseau* 30X30 en double parois, permet tout type d'installation jusqu'au année 90.

Conduit de fumée de chez Poujoulat

Il existe 2 types de gammes :

- La gamme therminox : le raccord des éléments se fait par bout male/femelle; pour réduire le problème de dilatation.

C'est ce qu'on utilise chez Scan- Line

- La gamme domestique : installée généralement par les couvreurs et les charpentiers, elle est moins coûteuse, mais rencontre certains problèmes de dilatation.


Les conduits isolées extérieurs sont en inox/inox (est un matériau dit inoxydable)

Les conduits isolées intérieurs sont en inox/Glava (qualifie un métal qui est recouvert d’une fine couche de zinc par galvanisation)



Le tubage, qu'est ce que c'est ?

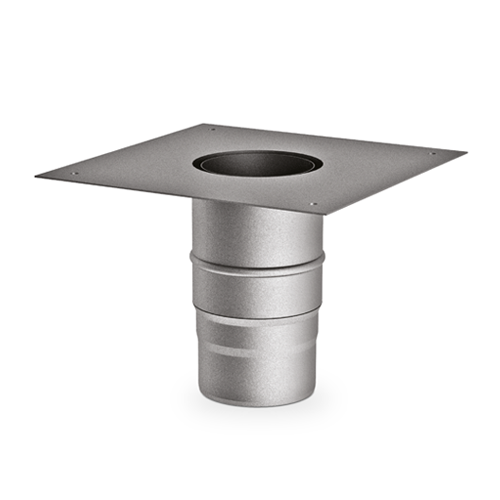

Dans un boisseau l'installation comprend une plaque de propreté ainsi qu'une gaine de décompression afin de créer un circuit.

C'est la chaleur créée par le tubage qui permet un bon tirage.




L'étanchéité

La laine de roche permet de ne pas avoir de condensation.


Hauteur des installations

- Pour un toit terrasse : le conduit doit dépasser de 1m20 le toit.

- Pour une maison monopente : l'installation doit dépasser de 40 cm la pointe la plus hauted du toit. Le conduit se situe le plus souvent sur la partie basse.

- Pour les toits classiques : le conduit doit dépasser de 40 cm au dessus du faitage.

une installation doit comprendre 4 mètre linéaire minimum de conduit, en général dans nos régions les installations font environs 6m50.

Si ces distances ne sont pas respectés, il existe un risque de refoulement des fumées dans le conduit.


Le principe du tirage

les 3 éléments essentiels pour un bon tirage sont :

- L'air

- Le bois (20% max de taux d'humidité au coeur)

- La hauteur du conduit


Lors d'une visite technique (effectué par nos commerciales) il est important de vérifier l'existence de hotte ou VMC afin d'adapter l'installation pour que suffisamment d'air sois apporté à la combustion.
